编者按 | 2026年5月30日,未来汽车先行者大会——半固态电池价值论坛在深圳举办。正值半固态电池量产元年,本论坛以“临界与突破”为主题,学术专家、行业资深智库、电池企业高层与车企高管齐聚一堂,从动力电池的技术原理、终端体验、成本与产业化等多维度切入,共讨半固态电池价值与发展前景。
现场,中国科学院物理研究所储能材料与器件方向召集人、《节能与新能源汽车》路线图动力电池路线图专家组长黄学杰发表了以“固液混合路线市场机遇期正来临”为主题的演讲。

以下为演讲全文(经整理):

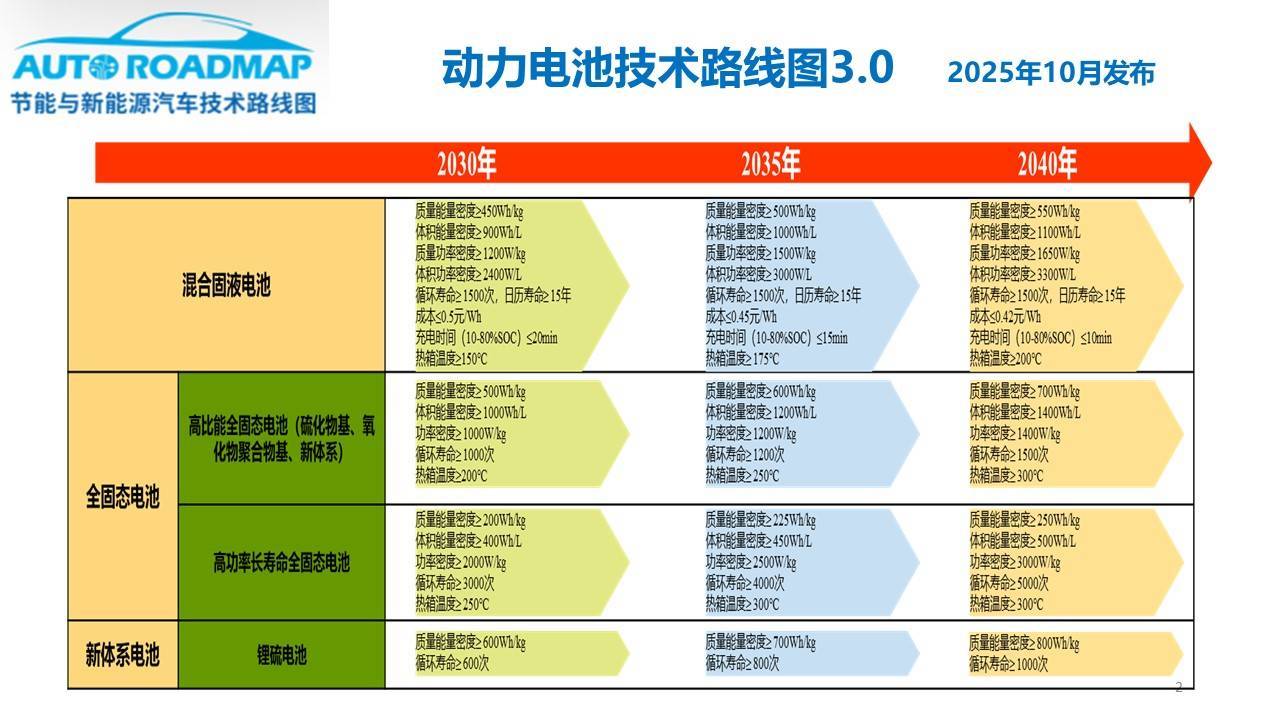

2025年10月,中国汽车工程学会年会正式发布《节能与新能源汽车技术路线图3.0》。其中,电池部分经专家组一年多工作完成更新,明确了混合固液与全固态电池的发展路径:2026年为固液混合电池元年,2030年全固态电池小批量应用,2035年部分汽车可承受新一代固态电池成本。过往路线图每五年修订一次,前几版指标兑现率超90%,成本表现优于预期。
电池按电解质分为液态、固液混合、全固态三类。固液混合包括无机固体电解质,如氧化物和磷酸盐,与电解液混合、聚合物形成凝胶态,或两者结合。其优势是兼容现有产线,超90%设备可用,避免上万亿固定资产更换,但3-5年后颠覆性技术出现时仍需换线。

固液电池相比液态和全固态,关键在引入固体电解质,如无机物或聚合物,在提升能量密度的同时保障安全、降低热失控概率,量产元年为2026年。但仅加固体电解质会降低能量密度,必须同步升级正负极材料,如高比能正极、负极材料,并在界面引入稳定成分,成本几乎不增。
高比能且低成本的材料方面,当前主流仍是三元材料,但钴含量高。需用镍替代钴,降至3%甚至1%以内,但高镍带来安全隐患。物理所在东莞松山湖实验室开发出高密度正极材料:钴含量1%、镍超95%、余为锰,颗粒纳米级、致密且承压能力强,有三倍的承受力,可实现更高导电性和能量密度。该材料1C容量达220mAh/g,长寿命循环,但仍需固态电解质保障安全。

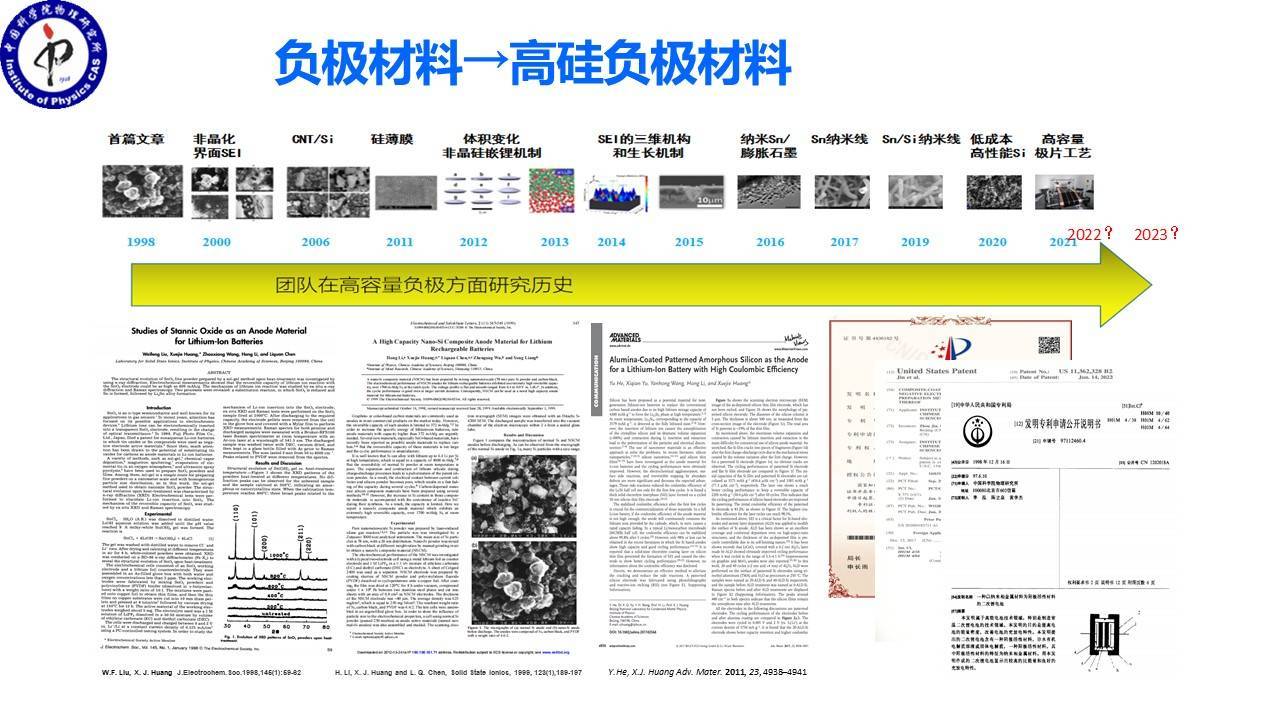

负极方面,硅的比容量比碳材料高十倍。团队自1996年起研究硅基与锡结合,解决快充和锂离子传导问题,材料为纳米线结构,储锂后体积变化与石墨相当,循环接近1500次。结合正极表面包覆磷酸锂型固体电解质、电极中添加磷酸钛铝锂、负极聚合物增强,可使磷酸铁锂体系从400-450Wh/kg提升至更高水平。

磷酸铁锂同样值得推进固液态,目前100%储能电池和约80%动力电池为磷酸铁锂。其胶态化主要面向储能:解决电解液长期静置后浓度分层问题。方法是在电极表面形成厚胶层,类似珊瑚状,内部液体保持流动,制成胶体电池。为满足6-9分钟快充需求,需加热至60-70℃以提升锂离子迁移速率,但高温会缩短寿命。通过引入高锂含量的硅酸锂固体电解质,并加硫反应释放锂离子,可将循环寿命提升至万次以上,且阻抗稳定。标准规格320Ah磷酸铁锂电池在55℃下存放90天,阻抗基本不变,安全性显著提升。
去年,新加坡某数据中心发生火灾。数据中心的电池要求比汽车更高,事故损失巨大,原有标准已不适用。新标准要求每个箱体内的36块电池即使全部热失控,也不得起火,而非过去仅允许单块热失控且不起火。通过同时采用无机固体电解质与有机固体电解质胶体两项技术,36块电池虽全部热失控,整个箱体仅冒少量烟,未发生明火。目前数据中心已可安全使用这类电池,支持超高功率、6C到10C循环。
我的汇报就到这里,谢谢大家!
凯狮优配提示:文章来自网络,不代表本站观点。
